35 Years Servicing The Printing Industry

CC4 Commerciële producten telling


Optisch gezien creëren commerciële drukproducten de moeilijkste uitdaging voor ontwikkeling van een telsensor.

Elke opdracht kan variëren in:



  • Papierdikte
  • Papier coating reflectie
  • Papier absorptie
  • Uitgifte snelheid
  • Voorkant
  • Aantal pagina’s


De Copycounter 4 kan deze variaties

verwerken zonder dat er instellingen

aangepast moeten worden,

wat tijd en moeite bespaart.

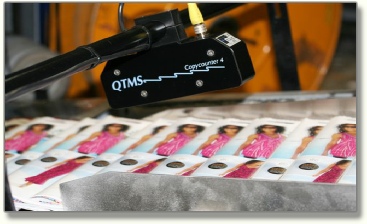

Telling in Grijper opnamestation


Gemonteerd na de afvalpoort geeft de

Copycounter 4 een exacte telling van de tijdens het productieproces uitgeworpen exemplaren

Geen bewegende delen en contactloze detectie

maken deze sensor ideaal voor de directe

vervanging van de “mechanische vinger”.

Deze sensor maakt geen gebruik van lasers en is

dus geen gezondheids- of zekerheidsrisiko voor personen die onder de sensor doorlopen of in de

straal kijken.

Ideaal voor de gegevensverzameling

van de werkvloer.

Gripper count

The Copycounter, mounted after a drop gate (waste gate) will provide an accurate count of the copies jettisoned from the production run.

No moving parts and non-contact makes this sensor ideal for replacing mechanical “finger” counters.

This sensor does not use lasers and so has no health and safety issues to consider for people passing under the unit looking into the beam.

Ideal sensor for any business with shop floor data collection.

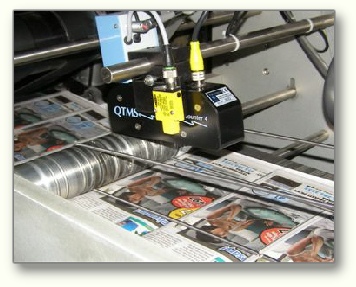

Kranten telling


Krant is een moeilijk te tellen product. Het papier is absorberend, plooit als het droogt en slaat  vaak  om in de droger. De ingebouwde electronica reduceert de effecten van de plooien en verbetert de voorkant detectie. Hierdoor is de Copycounter 4 de juiste

keuze voor de kranten telling :



  • Dunne exemplaren
  • Dikke exemplaren
  • Insteek exemplaren
  • Accurate  bundels
  • Accurate voorkant detectie voor compensatie stapelaars

Voorkant detectie


“Leading edge detection” is het vermogen van de sensor om de voorkant van het product te detecteren en de informatie zonder vertraging door te geven zodat verder aangesloten apparatuur in de stroom exact weet waar het product start. Dit is van vitaal belang voor:



  • Etiketteermachine
  • Compensatie stapelaar
  • Bundel stapelaar
  • Grijper opnamestation
  • Opwikkel station


Copycounter 4 is de ideale oplossing

Telling in de stapelaar


Ideaal  voor alle stapelaars:



  • Eenvoudige installatie
  • Geen onderhoud
  • Zeer lange levensduur > 8 jaar
  • Geen  "aanleren" (per opdracht)
  • Staat voor accurate bundels


De Copycounter 4 is met succes op bijna alle types stapelaars gedurende de laatste 25 jaar geïnstalleerd.

De nauwkeurigheid maakt deze sensor

de nummer 1 keuze voor elk bedrijf dat telling in de stapelaar gebruikt als gegevens invoer voor de dataverzamelingssystemen.

Technische specificatie


Afmetingen:             181 x 68 x 39.2 mm

Gewicht:                 515 gr

Telsnelheid:             360,000 ex/uur

Producten:               0.2mm (enkelvel wit) en meer

Op range:                 85mm (+/- 45 mm)

Voeding:                  24VDC (+/- 6VDC) bij 0.125 Amps

Zekering:                 Auto-reset (stroom en signaal spoor)

Uitgang:                   NPN (naar nul) (max: 100mA, 50V)

Aansluting:              M12 4 pins female

Signaal instellingen: 5, 12 und 20-100 msec (instelbaar)


Garantie: 3 jaar  op onderdelen en arbeid



Telling op het transportband


Dit is de meest voor de hand liggende toepassing

van de Copycounter.

De real-time analyse en de hoogwaardige optiek scheiden de voorkant gemakkelijk van vouwen of plooien in het productoppervlak

We kunnen daarom zeggen:


•               Slecht geplaatst product

– geen probleem

•               Gedraaid of verkeerd geplaatst product

– geen probleem

  •         Telling van exemplaren na de waste gate,         waar de producten verkeerd geplaatst of         gebundeld aangeleverd worden

–  geen probleem

Hoe werkt het?

Installatie manual

for english

click here
